Stopy, kółka i poziomowanie konstrukcji przemysłowej: detal, który wpływa na stabilność całego stanowiska

Źle dobrane kółko potrafi unieruchomić stanowisko ważące kilkaset kilogramów, a zbyt wysoko wysunięta stopa poziomująca może zamienić sztywną ramę w konstrukcję podatną na drgania. Problem zwykle nie leży w samej ramie. Leży kilka centymetrów niżej — w miejscu, w którym konstrukcja styka się z posadzką.

Przy projektowaniu stanowiska przemysłowego stopy, kółka i elementy poziomujące trzeba traktować jak część układu nośnego, a nie wyposażenie dobierane na końcu z katalogu. Liczą się masa konstrukcji, maksymalne obciążenie robocze, położenie środka ciężkości, nierówności posadzki, sposób przemieszczania stanowiska i siły działające podczas pracy. Dopiero z tego wynika średnica koła, jego nośność, rodzaj bieżnika czy średnica gwintu stopy.

Najdroższy błąd? Dobór elementu dokładnie „na kilogramy”, bez zapasu i bez uwzględnienia tego, że obciążenie prawie nigdy nie rozkłada się idealnie na wszystkie punkty podparcia.

Nośność liczy się inaczej, niż sugeruje liczba nóg lub kół

Cztery kółka pod ramą nie oznaczają, że każde z nich będzie stale przenosiło dokładnie 25% masy. Posadzka może mieć niewielką nierówność, rama może być minimalnie skręcona, a środek ciężkości przesunięty przez szafę sterowniczą, silnik, zbiornik albo odkładany detal. W praktyce przy konstrukcji czterokołowej bezpieczniej wykonywać obliczenie przy założeniu, że pełne obciążenie chwilowo przejmują trzy koła.

Przykład jest prosty. Stanowisko waży 650 kg, a maksymalny detal, narzędzia i wyposażenie dodają kolejne 350 kg. Masa robocza wynosi więc 1000 kg.

Przy czterech kołach rachunek 1000 / 4 = 250 kg jest zbyt optymistyczny. Jeżeli liczymy obciążenie na trzy punkty:

1000 kg / 3 = około 333 kg na koło.

Do tego potrzebny jest zapas uwzględniający ruszanie, przejazd przez łączenia posadzki i niewielkie uderzenia. Dla ręcznie przemieszczanego stanowiska poruszającego się po równej hali rozsądny współczynnik projektowy wynosi zwykle około 1,3-1,5. Daje to:

  • przy współczynniku 1,3: około 433 kg na koło,
  • przy współczynniku 1,5: około 500 kg na koło.

W takiej konstrukcji koło o katalogowej nośności 300 kg byłoby więc złym wyborem, mimo że cztery takie koła teoretycznie dają 1200 kg. Rozsądny punkt startowy to minimum 500 kg nośności pojedynczego zestawu kołowego, a przy progach, częstym przemieszczaniu albo obciążeniach udarowych zapas powinien być większy.

Sama wartość nośności z katalogu także nie zamyka tematu. Trzeba sprawdzić warunki, dla których producent ją deklaruje. Znaczenie mają między innymi:

  • średnica koła,
  • materiał bieżnika,
  • temperatura pracy,
  • prędkość przemieszczania,
  • jakość posadzki,
  • czas pozostawania pod stałym obciążeniem,
  • odporność materiału na oleje, chłodziwa i środki myjące.

W lekkich stanowiskach montażowych często spotyka się koła o średnicy 80-125 mm. Jeżeli konstrukcja jest ciężka albo trzeba przejeżdżać przez szczeliny, progi i nierówną kostkę przemysłową, praktyczniejszym wyborem są średnice 160-200 mm. Większe koło łatwiej pokonuje przeszkodę i wymaga mniejszej siły do ruszenia stanowiska. Zajmuje jednak więcej miejsca i podnosi całą ramę.

Materiał również robi dużą różnicę. Poliamid ma mały opór toczenia i wysoką nośność, ale na twardej posadzce jest głośny i słabo tłumi uderzenia. Poliuretan jest popularnym kompromisem: pracuje ciszej, lepiej chroni podłogę i nadal może przenosić duże obciążenia. Guma dobrze tłumi drgania, lecz zwykle zwiększa opór toczenia i przy wysokim obciążeniu mocniej się odkształca. Przy ciężkich konstrukcjach stosuje się również koła stalowe lub żeliwne, ale na żywicznej posadzce potrafią szybko pozostawić ślady i przenoszą niemal całe uderzenie bezpośrednio na ramę.

Nie należy również przeceniać hamulca. Hamulec koła nie zamienia zestawu jezdnego w sztywną stopę. Bieżnik nadal się ugina, element obrotowy ma określone luzy, a całe stanowisko może wykazywać niewielki ruch boczny. Jeśli konstrukcja podczas pracy musi być naprawdę nieruchoma, znacznie lepsze jest rozwiązanie, w którym stanowisko przemieszcza się na kółkach, a po ustawieniu zostaje opuszczone na osobne stopy.

Stopa poziomująca ma ustabilizować ramę, a nie ratować źle zaprojektowaną podstawę

W konstrukcjach przemysłowych popularne są stopy z gwintami M12, M16, M20 i M24. Sam rozmiar gwintu niewiele jednak mówi o faktycznej nośności całego elementu. Ograniczeniem może być trzpień, przegub, średnica talerza, materiał podstawy albo sposób zamocowania stopy w profilu.

Najczęstszy błąd to kupienie stopy z bardzo długim trzpieniem i wykorzystanie niemal całego zakresu regulacji. Technicznie da się wtedy wypoziomować nawet źle zaprojektowaną ramę. Mechanicznie sytuacja wygląda gorzej. Im więcej gwintu znajduje się poza nakrętką lub tuleją, tym większa dźwignia działa na trzpień przy obciążeniu poziomym.

Dlatego stopa powinna pracować możliwie blisko pozycji wsuniętej, z pozostawieniem tylko takiego zakresu, jaki jest potrzebny do skompensowania rzeczywistych nierówności posadzki. Jeżeli do ustawienia ramy potrzeba 40-50 mm regulacji na jednej nodze, problemem prawdopodobnie nie jest już stopa, lecz geometria konstrukcji, różnica poziomów podłoża albo źle dobrana wysokość podstawy.

Po ustawieniu wysokości trzeba zablokować gwint nakrętką kontrującą. Bez niej drgania, częste obciążanie stanowiska i przesuwanie elementów mogą stopniowo zmieniać położenie trzpienia.

Równie istotna jest średnica talerza. Mała stopa koncentruje dużą siłę na niewielkiej powierzchni. Przykładowo konstrukcja o masie roboczej 1500 kg wywiera na podłoże siłę około 14,7 kN. Przy idealnym rozkładzie na cztery podpory każda z nich przenosi około 3,7 kN, czyli ciężar odpowiadający mniej więcej 375 kg.

Jeżeli talerz ma średnicę 50 mm, jego geometryczna powierzchnia wynosi około 1960 mm². Przy równomiernym kontakcie daje to średni nacisk rzędu 1,9 MPa. W rzeczywistości rozkład nacisku nie będzie idealny, zwłaszcza gdy stopa stoi pod kątem albo podłoże jest nierówne.

Na gładkim betonie przemysłowym nie musi to stanowić problemu. Na warstwie żywicznej, płytkach, miękkiej wykładzinie technicznej albo podłożu z izolacją taki punktowy nacisk może już zostawić trwałe odkształcenie. Wtedy lepszy jest większy talerz lub dodatkowa płyta rozkładająca obciążenie.

Trzeba też ostrożnie podchodzić do gumowych podkładek antywibracyjnych. Są pomocne, gdy celem jest ograniczenie przenoszenia drgań na budynek albo odizolowanie lekkiego stanowiska. Nie są jednak automatycznym sposobem na zwiększenie stabilności. Miękka guma wprowadza podatność. W stanowisku pomiarowym, robocie albo urządzeniu wymagającym powtarzalnego położenia może pogorszyć zachowanie konstrukcji.

Jeżeli podczas pracy występują duże siły poziome, gwałtowne zatrzymania, ruchy manipulatora, niewyważone elementy wirujące albo cykliczne uderzenia, same stopy również mogą być niewystarczające. W takim przypadku trzeba przewidzieć kotwienie do posadzki zgodnie z wymaganiami producenta urządzenia i obliczeniami konstrukcji.

Poziomowanie wykonuje się pod obciążeniem roboczym, nie „na oko” po złożeniu ramy

Poziomowanie jest często traktowane jak ostatnie pięć minut montażu: poziomnica trafia na profil, ktoś wykonuje dwa obroty kluczem i temat zostaje zamknięty. Przy lekkim stole może to wystarczyć. Przy cięższym stanowisku pojawia się problem skręcenia ramy.

Cztery punkty podparcia nie gwarantują równomiernego docisku. Trzy punkty zawsze wyznaczają płaszczyznę. Czwarty może pozostać lekko odciążony albo przeciwnie — zostać dokręcony tak mocno, że konstrukcja zacznie pracować jak naprężona sprężyna.

Dlatego procedura powinna być powtarzalna:

  1. Ustawić stanowisko w miejscu docelowym i opuścić wszystkie stopy do kontaktu z podłożem.
  2. Sprawdzić poziom w osi wzdłużnej i poprzecznej.
  3. Skorygować stopy małymi krokami, zamiast od razu wykonywać kilka pełnych obrotów jednego trzpienia.
  4. Sprawdzić oba przekątne narożniki przez próbę kołysania konstrukcji.
  5. Obciążyć stanowisko tak, jak będzie pracowało — zamontować wyposażenie, narzędzia, pojemniki i typowy detal.
  6. Ponownie sprawdzić poziom i wszystkie cztery punkty podparcia.
  7. Dokręcić nakrętki kontrujące.
  8. Po pierwszym okresie normalnej pracy skontrolować ustawienie jeszcze raz, szczególnie gdy zastosowano elementy gumowe lub posadzka ma warstwę podatną.

Do zwykłego stanowiska montażowego wystarcza dobrej klasy poziomnica warsztatowa. Jeżeli położenie konstrukcji wpływa na geometrię procesu, pomiary albo pracę prowadnic, zamiast zwykłej poziomnicy budowlanej trzeba użyć poziomnicy precyzyjnej i trzymać się tolerancji wymaganej przez producenta urządzenia. Przy maszynach dokładność poziomowania nie jest parametrem, który powinno się ustalać jedną uniwersalną wartością dla wszystkich konstrukcji.

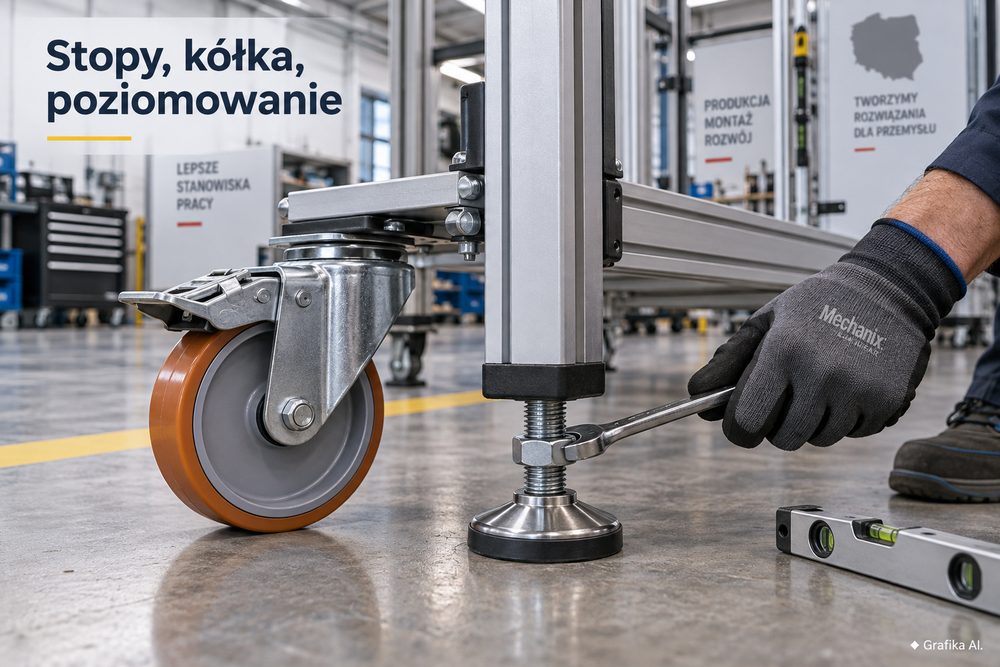

W konstrukcji mobilnej dobrze działa układ koła + niezależne stopy poziomujące. Podczas transportu ciężar spoczywa na kołach. Po ustawieniu stopy są opuszczane do momentu przejęcia obciążenia, a koła zostają odciążone. W wielu rozwiązaniach wystarcza kilka milimetrów prześwitu między kołem a posadzką, aby jego podatność przestała wpływać na stanowisko. Nie ma potrzeby podnoszenia ramy o kilka centymetrów.

Przy wyborze układu kół warto od razu zdecydować, jak stanowisko ma się prowadzić. Cztery koła skrętne dają bardzo dobrą manewrowość w ciasnej przestrzeni, lecz ciężka rama potrafi wtedy „pływać” podczas dłuższego przejazdu. Układ dwa koła stałe + dwa skrętne gorzej obraca się w miejscu, za to zdecydowanie lepiej trzyma kierunek. W dużym stanowisku często jest to wygodniejsze dla operatora.

Jeżeli konieczne są cztery koła skrętne, warto rozważyć zestawy z blokadą kierunku. Po jej włączeniu część kół zachowuje się jak stałe, dzięki czemu kilkusetkilogramowej konstrukcji nie trzeba stale korygować podczas jazdy.

Trzeba też sprawdzić rodzaj hamulca. W wielu zestawach blokowane jest tylko toczenie koła. Do stabilnego postoju lepszy jest hamulec całkowity, blokujący jednocześnie obrót koła i obrót widelca.

Na tym etapie koszt najtańszego elementu przestaje być dobrym kryterium. Różnica między tanim kółkiem a zestawem z właściwym łożyskowaniem, nośnością i blokadą jest mała w porównaniu z kosztem kompletnej ramy, automatyki czy oprzyrządowania. Oszczędność znika natychmiast, gdy dwóch operatorów nie może ruszyć stanowiska albo po kilku miesiącach bieżnik odkształca się od długiego postoju pod dużym obciążeniem.

FAQ: stopy i kółka w konstrukcjach przemysłowych

Czy cztery koła o nośności 250 kg wystarczą do konstrukcji ważącej 900 kg?
Nie powinno się tego zakładać. Przy nierównej posadzce obciążenie może chwilowo przejąć tylko trzy koła. Dla 900 kg daje to już 300 kg na koło jeszcze przed dodaniem zapasu na obciążenia dynamiczne. Potrzebny jest zestaw o większej nośności.

Jaką średnicę koła wybrać do typowego stanowiska na hali?
Dla lekkich i średnich stanowisk poruszanych po gładkiej posadzce często wystarcza 100-125 mm. Przy ciężkiej konstrukcji, szczelinach dylatacyjnych i progach wygodniejsze są koła 160-200 mm. Im większa średnica, tym łatwiejsze ruszanie i pokonywanie nierówności.

Czy hamulec na wszystkich czterech kołach zastępuje stopy poziomujące?
Nie. Hamulec zatrzymuje koło, ale nie usuwa podatności bieżnika i luzów zestawu skrętnego. Do stanowisk wymagających sztywnego podparcia lepsze są osobne stopy przejmujące ciężar podczas pracy.

Które koła są lepsze: poliamidowe czy poliuretanowe?
Poliamidowe stawiają mały opór i dobrze przenoszą duże obciążenia, ale są twarde i głośne. Poliuretanowe lepiej tłumią uderzenia i są łagodniejsze dla posadzki. Do typowej hali z gładką posadzką poliuretan jest często praktyczniejszym kompromisem.

Czy stopy powinny mieć gumową podstawę?
Nie zawsze. Guma zwiększa przyczepność i może ograniczać przenoszenie drgań, ale jednocześnie zwiększa podatność całego układu. Przy stanowiskach pomiarowych i konstrukcjach wymagających dużej sztywności trzeba sprawdzić, czy taki element nie pogorszy stabilności.

Jak wysoko można wysunąć stopę poziomującą?
Tylko tyle, ile rzeczywiście wymaga poziomowanie. Duża długość odsłoniętego trzpienia zwiększa moment zginający i podatność konstrukcji. Jeżeli regulacja musi kompensować kilkadziesiąt milimetrów różnicy, lepiej poprawić wysokość podstawy albo sposób ustawienia ramy.

Kiedy stanowisko trzeba zakotwić do posadzki?
Gdy występują duże siły poziome, uderzenia, ruchy robota, niewyważone elementy wirujące albo wymagania producenta urządzenia. Stopki poziomujące odpowiadają przede wszystkim za podparcie i regulację wysokości; nie powinny automatycznie zastępować kotew.

Pierwszą rzeczą do sprawdzenia nie jest więc średnica gwintu stopy ani kolor bieżnika koła. Najpierw policz maksymalną masę roboczą stanowiska i ustal położenie jego środka ciężkości. Następnie dobierz nośność kół przy założeniu nierównomiernego obciążenia i dopiero później rozwiązuj mobilność oraz poziomowanie. Jeśli konstrukcja już istnieje, zacznij od usunięcia najczęstszego błędu: sprawdź, czy nośność pojedynczego koła została policzona dla trzech obciążonych punktów, a nie przez proste podzielenie masy przez cztery.
